Chẩn đoán phân bố dòng lệch trong bình ngưng hệ overhead nhà máy lọc dầu
Bối cảnh & bài toán
Bình ngưng hệ overhead nhận hỗn hợp hơi từ đỉnh tháp và phải ngưng tụ đều trên toàn bộ bó ống. Khi header phân phối không đều, một số hàng ống nhận lưu lượng lớn hơn phần còn lại: công suất ngưng tụ thực tế thấp hơn thiết kế, còn những hàng bị thiếu dòng trở thành vùng chết.
Hơi ăn mòn lưu lại lâu nhất ở vùng chết và dòng tắt; ăn mòn cục bộ tại đây quyết định chu kỳ thay ống của cả thiết bị. Số liệu vận hành đầu vào – đầu ra không phản ánh hai hiện tượng này vì chỉ cho giá trị tổng.
Cách tiếp cận

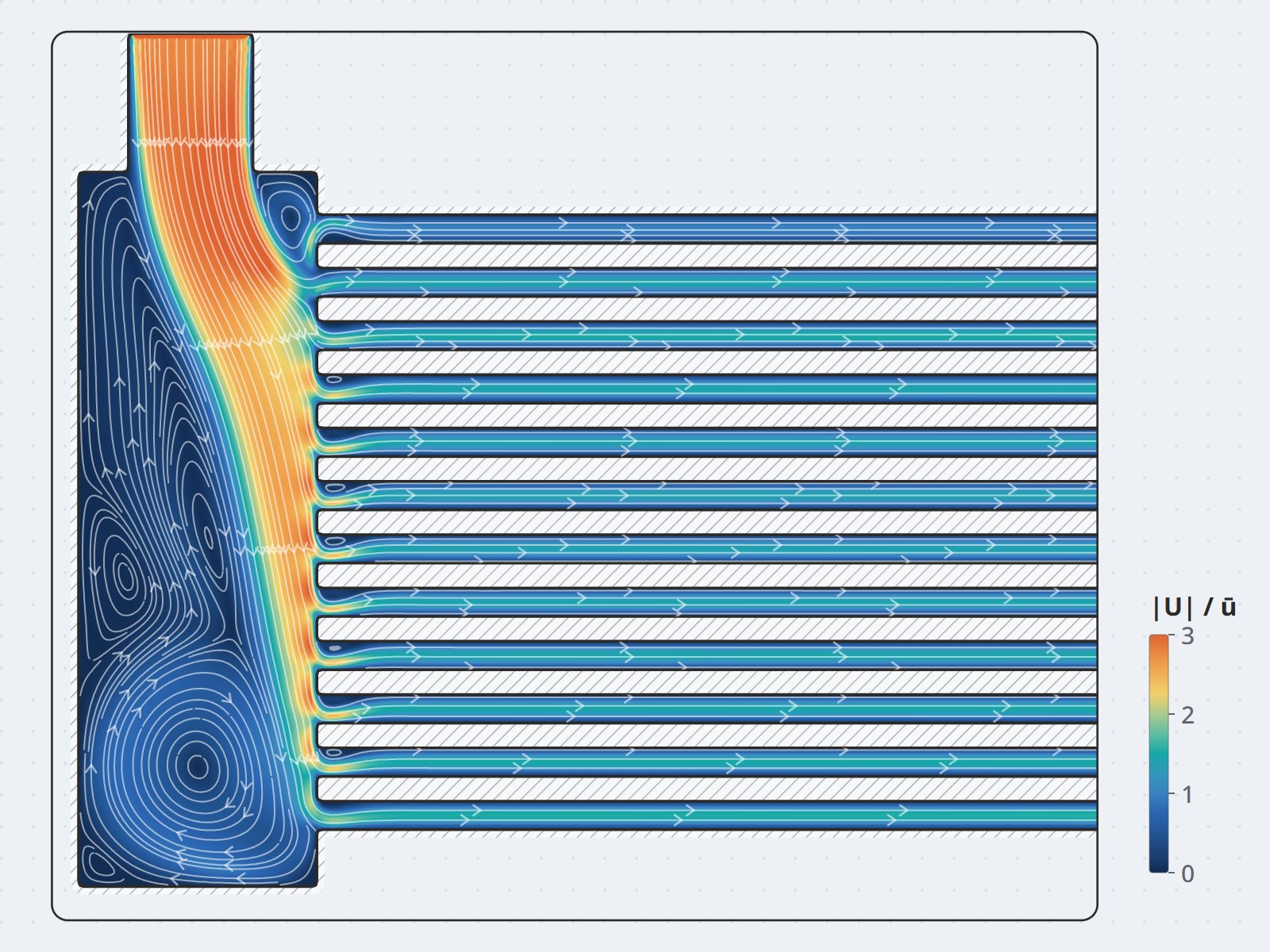

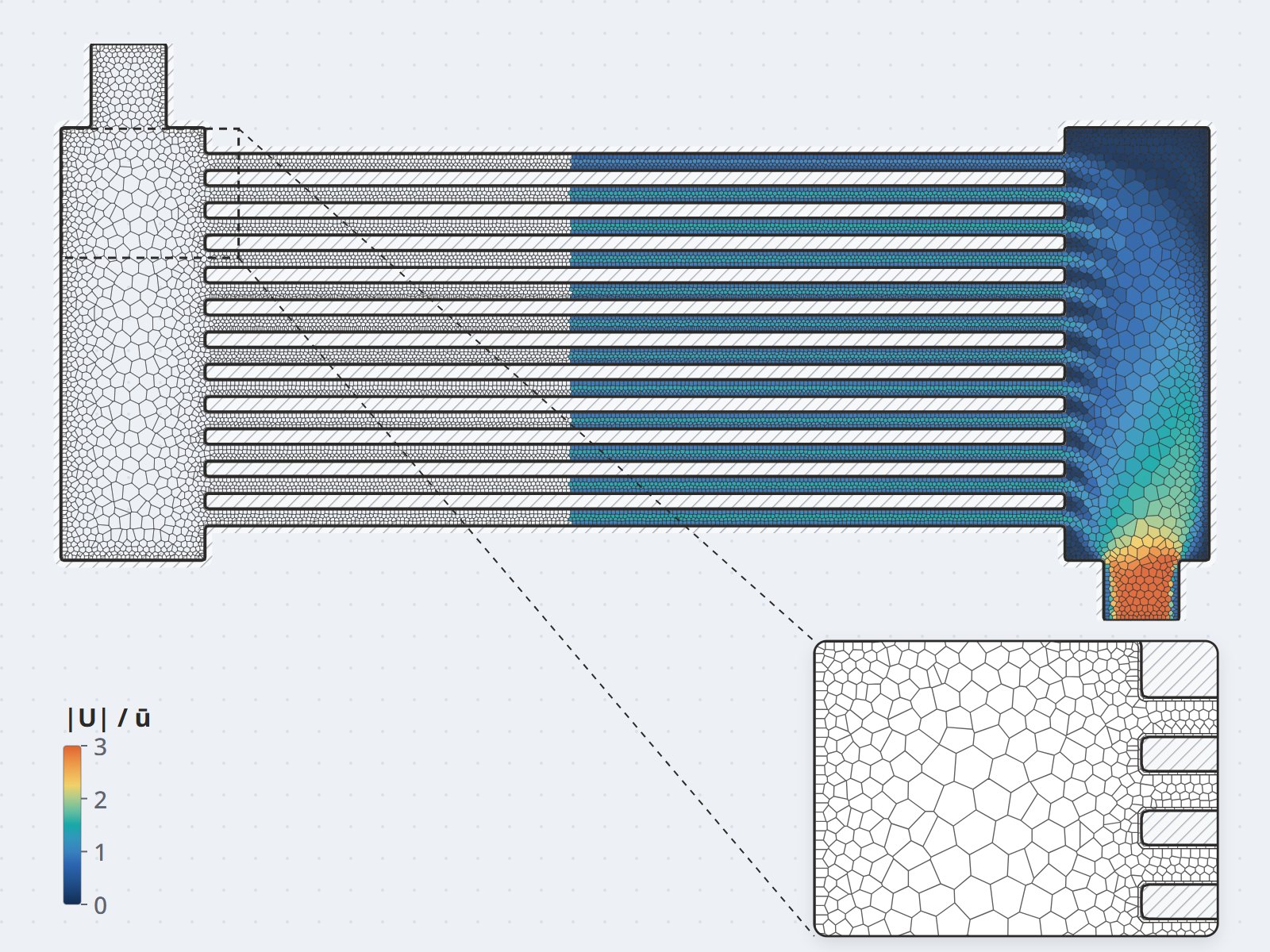

- Mô hình liền mạch từ header tới bó ống: bao trọn đường phân phối, nên lưu lượng vào từng hàng ống do mô phỏng tính ra, không cần giả định.
- Đa pha bay hơi – ngưng tụ: mô hình chuyển pha trong bó ống để công suất ngưng tụ và phân bố pha lỏng phản ánh đúng quá trình, thay vì tính như dòng một pha.

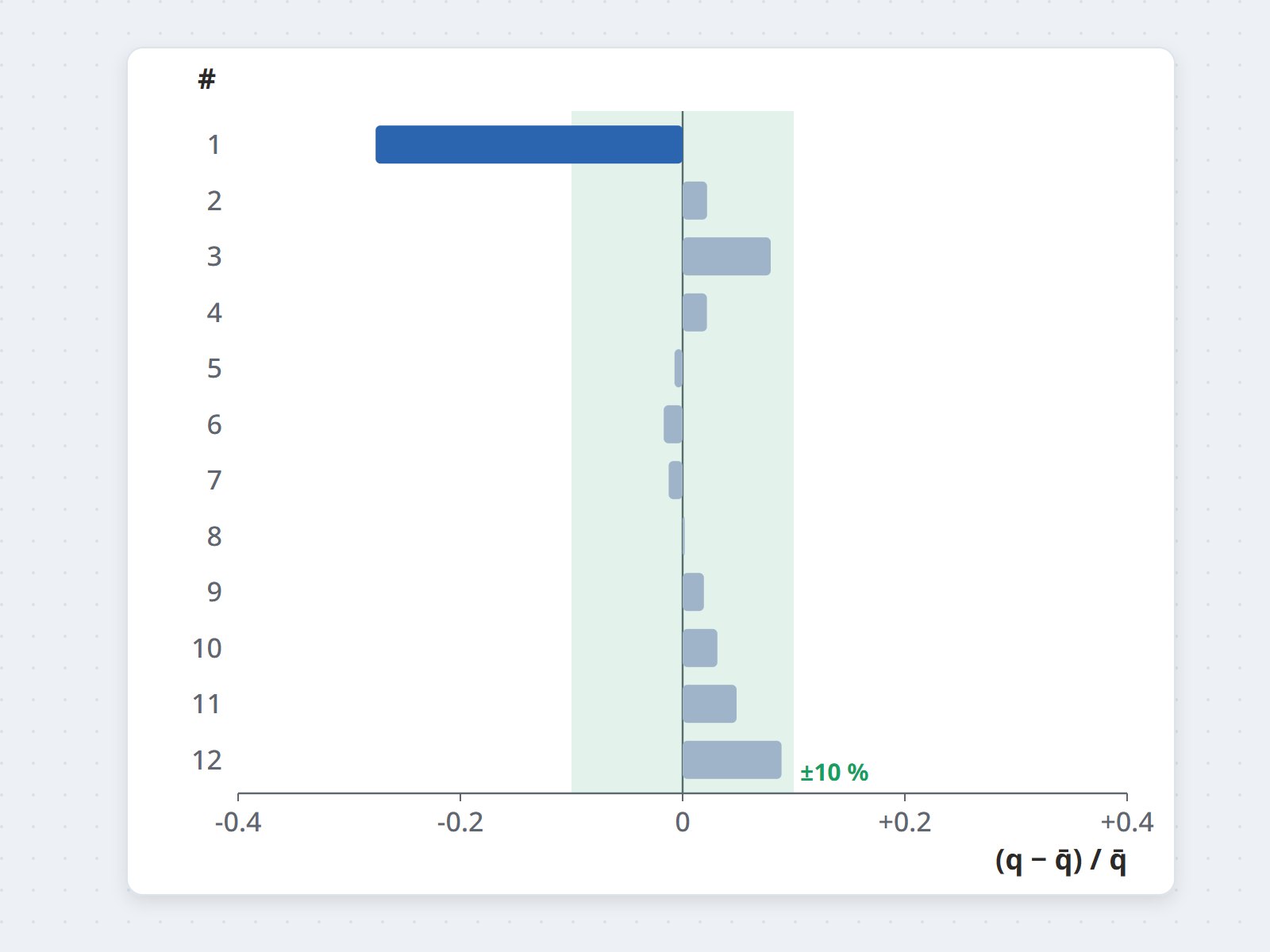

- Chẩn đoán maldistribution: định lượng độ lệch lưu lượng của từng hàng ống so với thiết kế, xếp hạng hàng nào thừa, hàng nào thiếu.

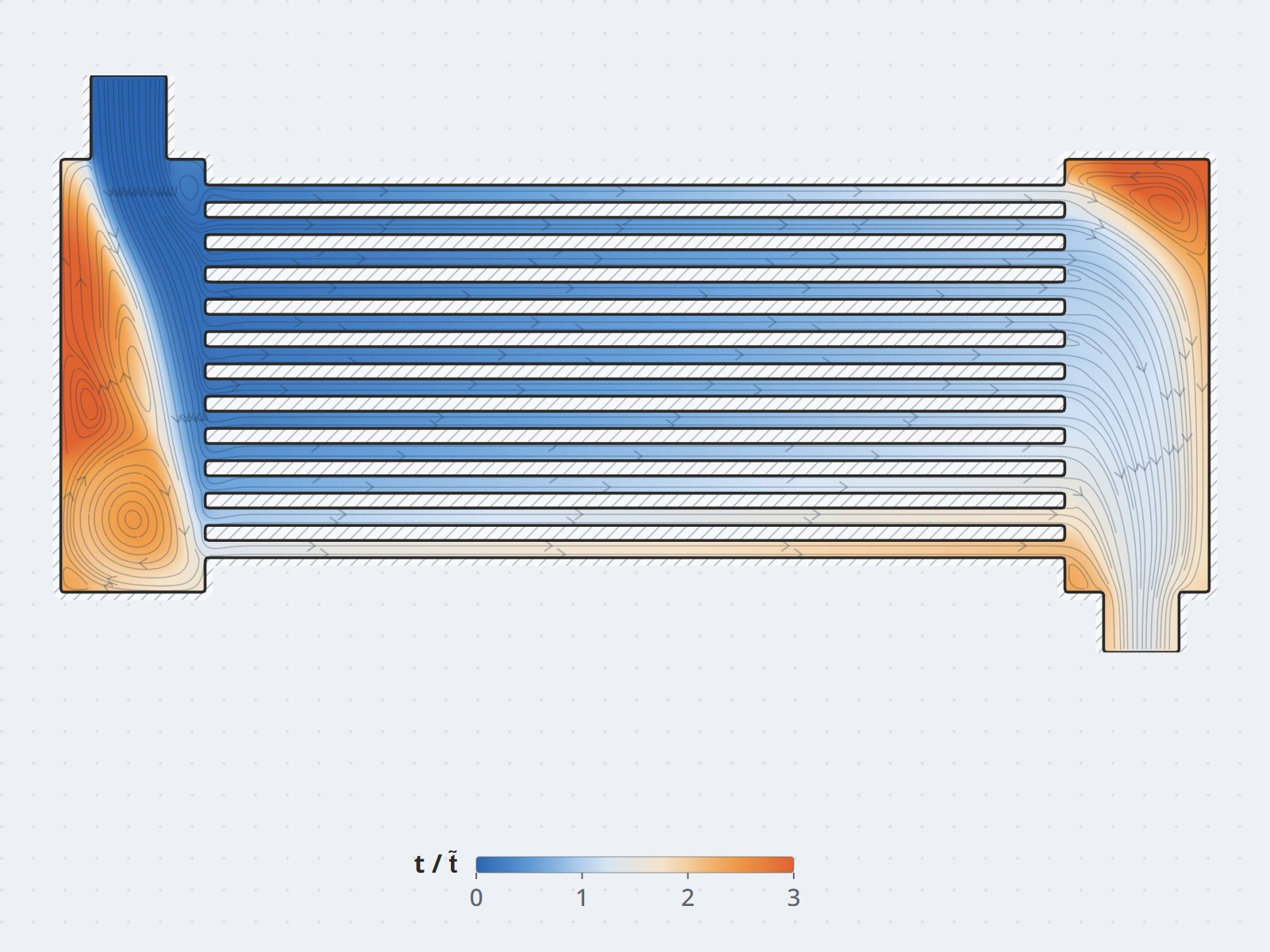

- Bản đồ rủi ro: định vị vùng chết, dòng tắt và khu vực pha lỏng đọng — đối chiếu với vị trí ăn mòn ghi nhận trong lịch sử bảo dưỡng.
Kết quả
- Độ lệch lưu lượng của từng hàng ống so với thiết kế được định lượng — cơ sở giải thích chênh lệch giữa công suất ngưng tụ thực tế và công suất thiết kế.
- Vùng chết và khu vực pha lỏng đọng được định vị trên hình học thật, khớp với vị trí ăn mòn ghi nhận trong lịch sử bảo dưỡng.
- Phương án chỉnh phân phối được đánh giá trên cùng mô hình trước khi đưa vào kế hoạch cải hoán.
Lợi ích mang lại
Thay vì thay ống theo chu kỳ và chấp nhận công suất thấp hơn thiết kế như điều tất yếu, nhà máy nắm rõ nguyên nhân: vị trí lệch dòng, mức độ lệch và điểm hiệu chỉnh hiệu quả nhất.
