Phân tích CFD và tối ưu thiết kế Wind Tunnel và Wind Ring
Bối cảnh & bài toán
Tiêu chí hàng đầu của hầm gió là chất lượng dòng: mọi phép đo trong vùng thử chỉ đáng tin khi vận tốc đồng đều và độ rối nằm dưới ngưỡng. Sai lệch bắt nguồn từ các đoạn phía trước vùng thử — quạt, đoạn khuếch tán, buồng lặng, lưới chỉnh dòng và đoạn co.
Nghịch lý của loại thiết bị này: chỉ đo được chất lượng dòng sau khi đã chế tạo xong, nhưng nguyên nhân lại nằm ở những kích thước phải chốt từ đầu. Chỉnh sửa sau chế tạo đồng nghĩa với cắt và hàn lại thân hầm.
Cách tiếp cận
- Mô hình toàn tuyến: quạt, đoạn khuếch tán, buồng lặng, lưới chỉnh dòng và đoạn co nằm trong cùng một mô hình với vùng thử — vì mọi khiếm khuyết ở vùng thử đều sinh ra từ phía thượng lưu.
- Tiêu chí định lượng trước, phương án sau: độ đồng đều vận tốc, độ rối và tổn thất áp suất toàn tuyến được định nghĩa thành chỉ số ngay từ thiết kế cơ sở, để mọi phương án so được với nhau.
- Vòng lặp tối ưu thiết kế: tỉ số co, chiều dài buồng lặng, cấu hình lưới chỉnh dòng và hình dạng đoạn khuếch tán được khảo sát trên cùng mô hình đã kiểm chứng.
- Wind Ring: áp dụng cùng cách tiếp cận cho bài toán đánh giá hiệu năng và tối ưu thiết kế thiết bị dạng vành, trong khuôn khổ một đề tài chính phủ Hàn Quốc.
Kết quả
- Phương án hình học được chốt trước khi chế tạo, dựa trên chỉ số đồng đều dòng và độ rối tại vùng thử thay vì các tỉ lệ kinh nghiệm.
- Quan hệ giữa từng kích thước thiết kế và chất lượng dòng được làm rõ — cơ sở để chủ đầu tư cân đối giữa chiều dài thiết bị, công suất quạt và chất lượng dòng mong muốn.
- Qua hai dự án nối tiếp, cùng một phương pháp đã được dùng lại cho các thiết bị kiểm định nói chung.
Lợi ích mang lại
Đây là nhóm dự án sớm nhất trong hồ sơ CFDWAYS và cũng định hình cách làm về sau của công ty: định nghĩa tiêu chí đo được trước, mô phỏng toàn tuyến thay vì cắt cụt phạm vi, và chốt hình học khi bản vẽ còn sửa được — trước khi cắt thép.

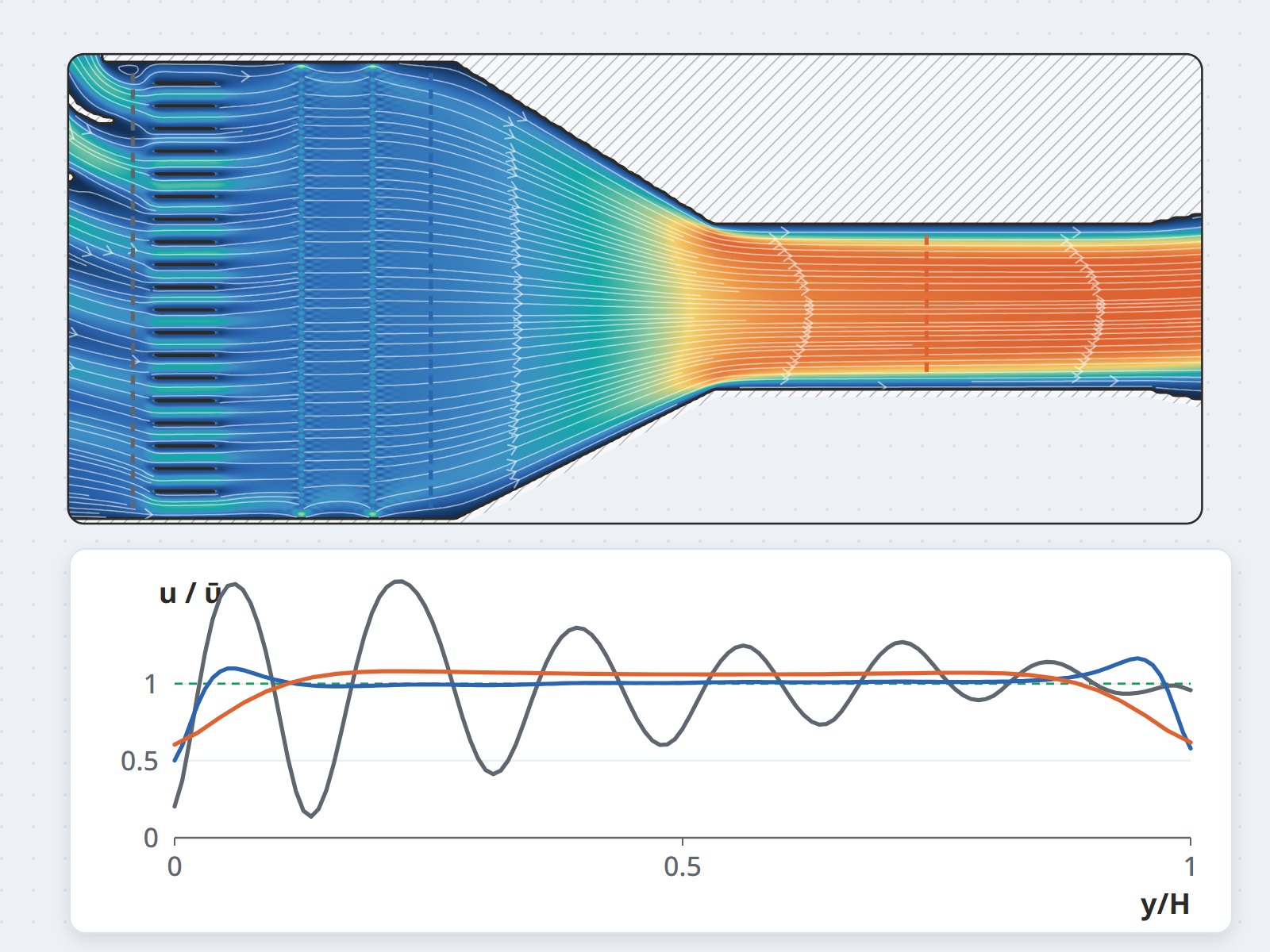

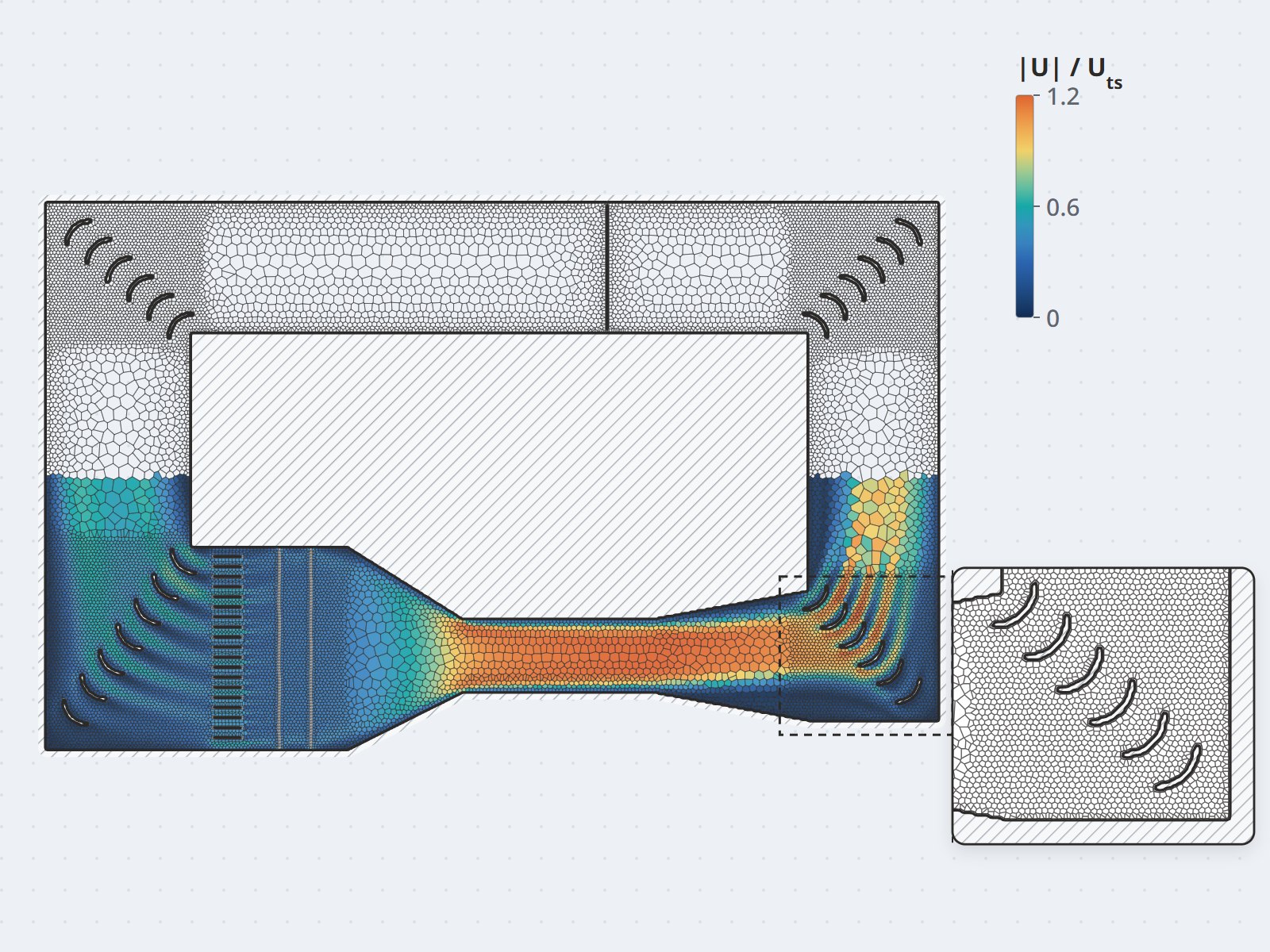

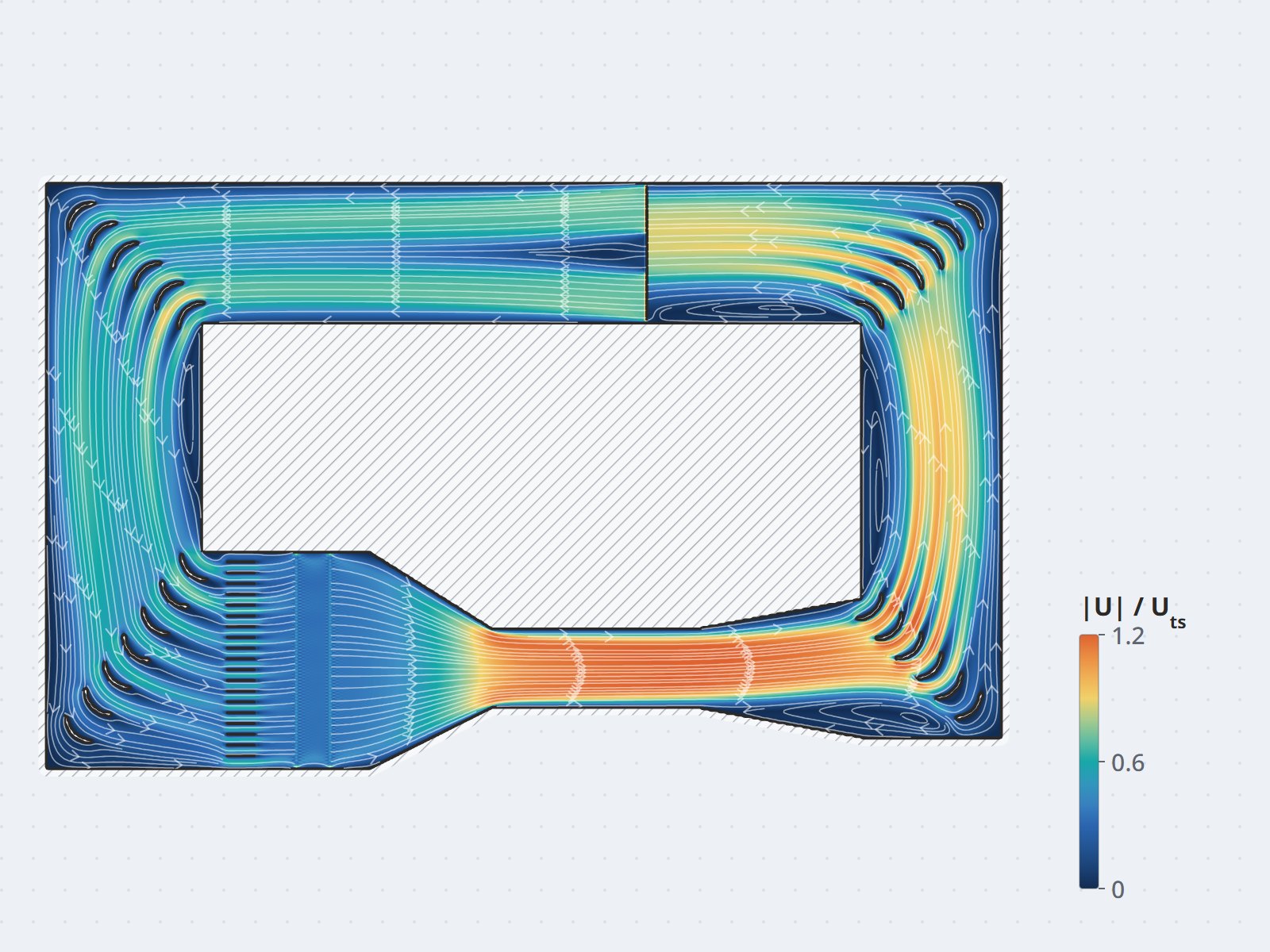

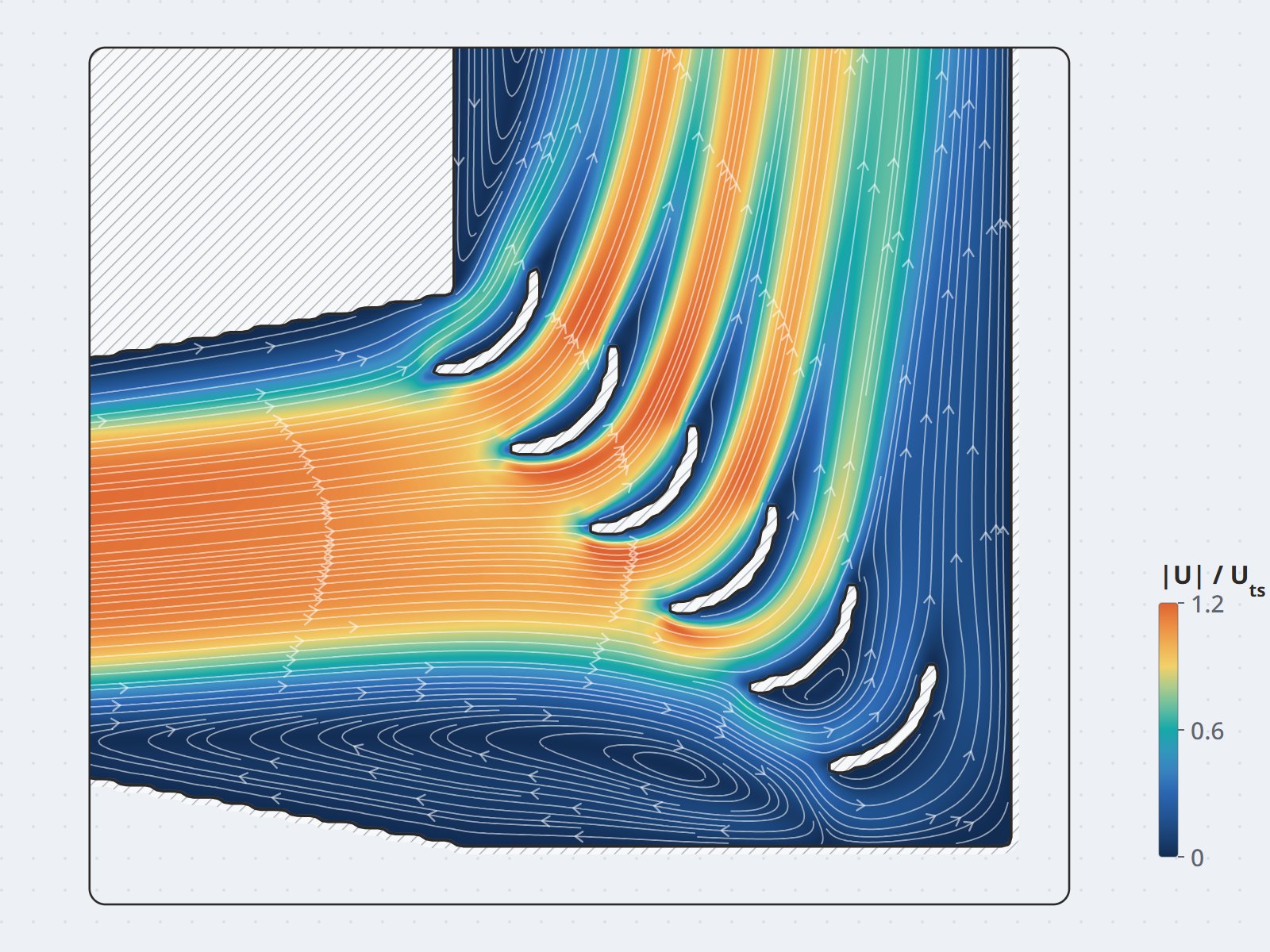

Hình ảnh dự án
Đang thiết kế thiết bị nghiệm thu theo chất lượng dòng?
Hầm gió, buồng thử, tháp hiệu chuẩn — nên chốt chất lượng dòng trên mô hình trước khi chốt bản vẽ chế tạo.
