Simcenter 3D
Phân tích kết cấu, dao động và âm học trên cùng nền với CFD, nhờ vậy ứng suất nhiệt tính trực tiếp từ trường nhiệt độ, không cần nhập tay số liệu giữa hai phần mềm.
Lợi ích của nền tảng dùng chung
Ứng suất nhiệt tính từ trường nhiệt độ CFD
Trường nhiệt độ từ STAR-CCM+ được ánh xạ trực tiếp sang lưới kết cấu, nhờ đó ứng suất của thiết bị chịu nhiệt như HRSG hay buồng đốt được tính toán thay vì ước lượng.
Một mô hình, nhiều loại phân tích
Cùng hình học dùng cho kết cấu, dao động và âm học — không dựng lại lưới cho từng bài toán.
Tiền xử lý mạnh
Công cụ chia lưới và làm sạch hình học tốt, xử lý được mô hình lắp ráp phức tạp từ NX.
Nhóm bài toán xử lý được
Simcenter 3D là bộ phân tích cơ khí nhiều mảng chạy trên một nền tiền/hậu xử lý dùng chung: một lưới dựng một lần, dùng lại cho kết cấu, nhiệt, dao động và bài toán ghép.
- Phân tích kết cấu — bền tĩnh, phi tuyến, tiếp xúc, ổn định. Dùng thường xuyên.
- Động lực học kết cấu — tần số riêng, đáp ứng cưỡng bức, dao động ngẫu nhiên. Dùng cho thiết bị quay và đường ống.
- Phân tích nhiệt — dẫn, đối lưu, bức xạ; đây là cầu nối để ghép với kết quả CFD. Dùng thường xuyên.
- Đa vật lý — ghép nhiệt–kết cấu, dòng chảy–kết cấu trong cùng một bài toán. Đây là lý do chính CFDWAYS dùng Simcenter 3D.
- Độ bền & mỏi — tuổi thọ dưới tải lặp, quan trọng với thiết bị chạy chu kỳ nhiệt

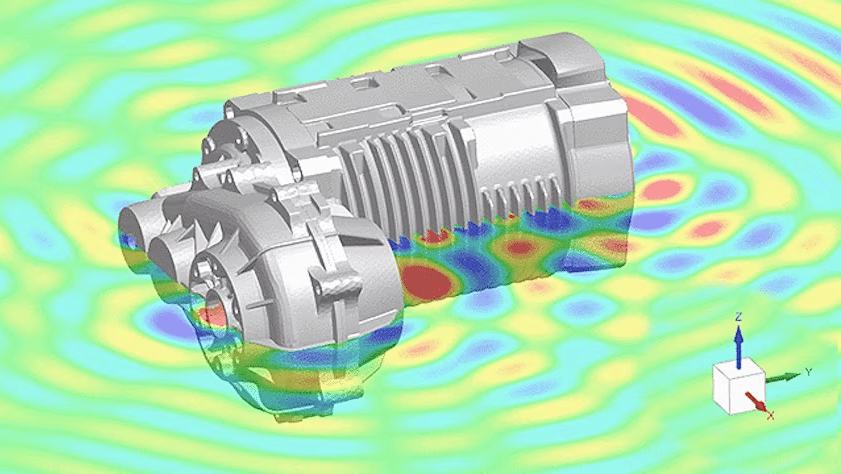

- Âm học — bức xạ ồn từ vỏ thiết bị, ồn quạt và đường ống
- Động lực học cơ cấu — chuyển động nhiều vật, tải trọng lên khớp và ổ đỡ
- Điện từ — cho thiết bị có động cơ, nam châm, cuộn cảm
- Ống mềm, dây và cáp — bố trí và ứng xử của tuyến mềm trong lắp ráp
- Mô phỏng in 3D kim loại — biến dạng và ứng suất dư trong quá trình bồi đắp
- Ghép mô phỏng với đo đạc — đối chiếu mô hình với số liệu thí nghiệm để hiệu chỉnh
- Khảo sát & tối ưu không gian thiết kế — quét phương án ngay trong môi trường phân tích
Với dự án thiết bị công nghiệp, bốn mảng đầu chiếm phần lớn khối lượng công việc. Các mảng còn lại có sẵn để mở rộng khi bài toán đòi hỏi, mà không phải mua thêm phần mềm của hãng khác.
Công cụ ghép nối
Ứng dụng tại CFDWAYS
- Kiểm tra bền vỏ và ống trong HRSG, nồi hơi nhiệt thải sau khi có trường nhiệt độ từ CFD
- Đánh giá dao động đường ống và giá đỡ do dòng chảy gây ra
- Phân tích tần số riêng thiết bị quay: quạt, cánh khuấy, bơm
License & hỗ trợ
Simcenter 3D bán theo mô-đun: nền tảng kèm các gói phân tích. CFDWAYS tư vấn chọn đúng mô-đun cho loại bài toán.
- Nền tảng tiền/hậu xử lý dùng chung cho mọi loại phân tích
- Mô-đun theo nhu cầu: kết cấu, nhiệt, dao động, âm học, đa vật lý
- Ghép dữ liệu với STAR-CCM+ cần cấu hình đúng ngay từ đầu — CFDWAYS hỗ trợ phần này
Yêu cầu hệ thống tham khảo
| Hệ điều hành | Windows 10/11 64-bit hoặc Linux |
|---|---|
| RAM | 32 GB trở lên cho mô hình lắp ráp lớn |
| Đồ họa | GPU rời hỗ trợ OpenGL |
| Ổ cứng | SSD — bài toán phi tuyến ghi rất nhiều dữ liệu trung gian |
Câu hỏi thường gặp
Đã có phần mềm FEA khác thì có cần Simcenter 3D không?
Với bài toán kết cấu thuần túy, có thể chưa cần. Giá trị của Simcenter 3D nằm ở khả năng ghép trực tiếp với kết quả CFD, thể hiện rõ nhất với thiết bị chịu nhiệt.
Ghép nhiệt với STAR-CCM+ có phức tạp không?
Quy trình đã có sẵn nhưng cần thiết lập đúng ở lần đầu. CFDWAYS thường dựng mẫu quy trình cho đội ngũ khách hàng rồi bàn giao lại.
Thiết bị của bạn có bài toán nhiệt kèm kết cấu?
Gửi mô tả điều kiện vận hành — CFDWAYS đánh giá xem có cần ghép CFD với kết cấu hay không.
